首頁 產品與标準 JIS B 5012 (FJ) - 2008 沖模 矩形截面極輕型壓縮彈簧 FJ型

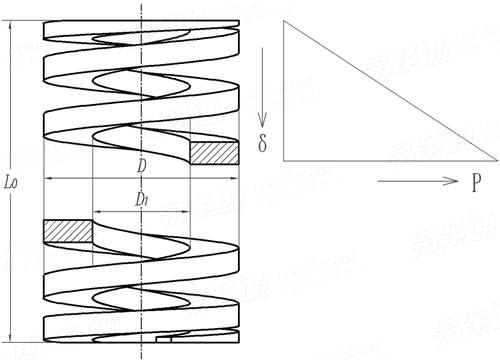

沖模 矩形截面極輕型壓縮彈簧 FJ型 JIS B 5012 (FJ) - 2008

選擇規格尺寸 點擊↓

10 ×20

10 ×25

10 ×30

10 ×35

10 ×40

10 ×45

10 ×50

10 ×55

10 ×60

12 ×20

12 ×25

12 ×30

12 ×35

12 ×40

12 ×45

12 ×50

12 ×55

12 ×60

12 ×65

12 ×70

14 ×25

14 ×30

14 ×35

14 ×40

14 ×45

14 ×50

14 ×55

14 ×60

14 ×65

14 ×70

14 ×75

14 ×80

16 ×25

16 ×30

16 ×35

16 ×40

16 ×45

16 ×50

16 ×55

16 ×60

16 ×65

16 ×70

16 ×75

16 ×80

16 ×90

18 ×25

18 ×30

18 ×35

18 ×40

18 ×45

18 ×50

18 ×55

18 ×60

18 ×65

18 ×70

18 ×75

18 ×80

18 ×90

18 ×100

20 ×25

20 ×30

20 ×35

20 ×40

20 ×45

20 ×50

20 ×55

20 ×60

20 ×65

20 ×70

20 ×75

20 ×80

20 ×90

20 ×100

22 ×30

22 ×35

22 ×40

22 ×45

22 ×50

22 ×55

22 ×60

22 ×65

22 ×70

22 ×75

22 ×80

22 ×90

22 ×100

22 ×125

25 ×30

25 ×35

25 ×40

25 ×45

25 ×50

25 ×55

25 ×60

25 ×65

25 ×70

25 ×75

25 ×80

25 ×90

25 ×100

25 ×125

25 ×150

27 ×35

27 ×40

27 ×45

27 ×50

27 ×55

27 ×60

27 ×65

27 ×70

27 ×75

27 ×80

27 ×90

27 ×100

27 ×125

27 ×150

30 ×40

30 ×45

30 ×50

30 ×55

30 ×60

30 ×65

30 ×70

30 ×75

30 ×80

30 ×90

30 ×100

30 ×125

30 ×150

30 ×175

35 ×45

35 ×50

35 ×55

35 ×60

35 ×65

35 ×70

35 ×75

35 ×80

35 ×90

35 ×100

35 ×125

35 ×150

35 ×175

35 ×200

40 ×50

40 ×55

40 ×60

40 ×65

40 ×70

40 ×75

40 ×80

40 ×90

40 ×100

40 ×125

40 ×150

40 ×175

50 ×60

50 ×65

50 ×70

50 ×75

50 ×80

50 ×90

50 ×100

50 ×125

50 ×150

50 ×175

50 ×200

50 ×250

50 ×300

60 ×80

60 ×90

60 ×100

60 ×125

60 ×150

60 ×175

60 ×200

60 ×250

60 ×300

JIS B 5012 (FJ) - 2008 沖模 矩形截面極輕型壓縮彈簧 FJ型

尺寸單位: mm
日标JIS B5012 (FJ) - 2008 JIS5012 5012JIS 沖模 矩形截面極輕型壓縮彈簧 FJ型
JIS B 5012 (FJ) - 2008 沖模 矩形截面極輕型壓縮彈簧 FJ型
