薄平墊圈 UNI 1750

選擇規格尺寸 點擊↓

3

4

5

6

7

8

10

12

14

16

18

20

22

25

28

32

36

40

42

45

50

56

63

70

80

90

100

110

125

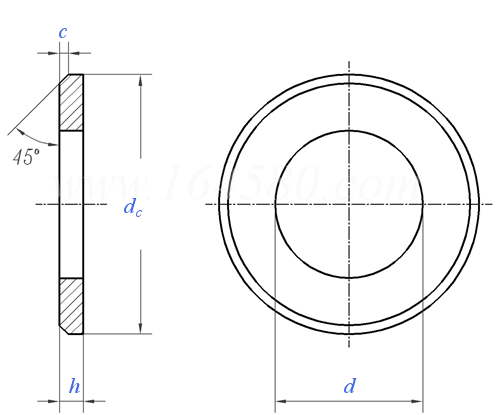

UNI  1750 薄平墊圈

尺寸單位: mm
意大利UNI 1750 UNI1750 1750UNI 薄平墊圈
UNI  1750 薄平墊圈
掃一掃分享
公稱直徑
3 4 5 6 7 8 10 12 14 16 18 20 22 25 28
d 最大值
最小值
dc 公稱
最大值
最小值
h
c
3.2 4.215 5.215 6.215 7.24 8.24 10.24 12.26 14.26 16.26 18.26 20.29 22.29 25.29 28.29
3.14 4.14 5.14 6.14 7.15 8.15 10.15 12.15 14.15 16.15 18.15 20.16 22.16 25.16 28.16
6 8 10 12 13 15 18 21 24 27 30 33 35 39 42
6.2 8.2 10.2 12.3 13.3 15.3 18.4 21.4 24.5 27.5 30.5 33.5 35.5 39.5 42.5
5.8 7.8 9.8 11.7 12.7 14.7 17.6 20.6 23.5 26.5 29.5 32.5 34.5 38.5 41.5
0.5 0.5 0.8 1 1 1.5 2 2.5 2.5 2.5 3 3 3 4 4
0.2 0.2 0.2 0.2 0.2 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 1 1
公稱直徑
32 36 40 42 45 50 56 63 70 80 90 100 110 125
d 最大值
最小值
dc 公稱
最大值
最小值
h
c
32.33 36.33 40.33 42.34 45.34 50.34 56.38 63.38 70.39 80.39 90.44 100.44 110.26 125.51
32.17 36.17 40.17 42.18 45.18 50.18 56.19 63.19 70.2 80.2 90.22 100.22 110.24 125.26
48 52 58 60 65 70 75 85 95 105 115 125 135 150
48.5 52.6 58.6 60.6 65.6 70.6 75.6 85.8 95.8 106 116 126 136.2 151.2
47.5 51.4 57.4 59.4 64.4 69.4 74.4 84.2 94.2 104 114 124 133.8 148.8
5 5 5 5 6 6 6 7 8 9 9 10 10 10
1 1 1 1 1 1 1 2 2 2 2 2 2 2
