首頁 產品與标準 ASME B 18.5 - 2012 (2017) 英制圓頭帶榫螺栓 [Table 5] (A307, SAE J429, F468, F593)

英制圓頭帶榫螺栓 [Table 5] (A307, SAE J429, F468, F593) ASME B 18.5 - 2012 (2017)

選擇規格尺寸 點擊↓

10#

1/4

5/16

3/8

7/16

1/2

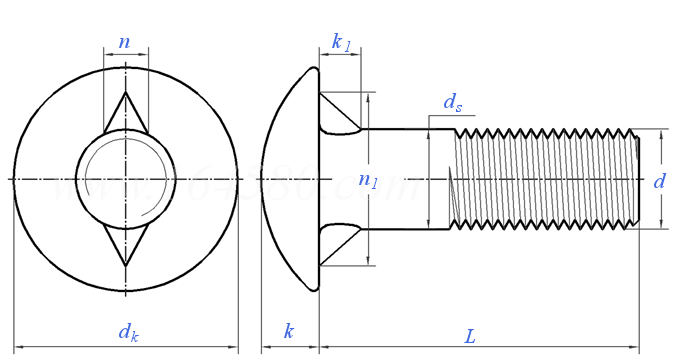

ASME B 18.5 - 2012 (2017) 英制圓頭帶榫螺栓 [Table 5] (A307, SAE J429, F468, F593)

尺寸單位: inch
美标ASME B18.5 - 2012 (2017) ASME18.5 18.5 英制圓頭帶榫螺栓 [Table 5] (A307, SAE J429, F468, F593)
ASME B 18.5 - 2012 (2017) 英制圓頭帶榫螺栓 [Table 5] (A307, SAE J429, F468, F593)
掃一掃分享
單重計算 公差 美制螺紋極限尺寸 米/英制螺紋對照 螺紋直徑與受力截面積 最小破壞扭矩 牌号等級
螺紋尺寸
d
10# 1/4 5/16 3/8 7/16 1/2
d
PP UNC
ds 最大值
最小值
dk 最大值
最小值
k 最大值
最小值
n 最大值
最小值
n1 最大值
最小值
k1 最大值
最小值
0.1900 0.2500 0.3125 0.3750 0.4375 0.5000
24 20 18 16 14 13
0.199 0.260 0.324 0.388 0.452 0.515
0.182 0.237 0.298 0.360 0.421 0.483
0.469 0.594 0.719 0.844 0.969 1.094
0.438 0.563 0.688 0.782 0.907 1.032
0.114 0.145 0.176 0.208 0.239 0.270
0.094 0.125 0.156 0.188 0.219 0.250
0.098 0.114 0.145 0.161 0.192 0.208
0.078 0.094 0.125 0.141 0.172 0.188
0.395 0.458 0.551 0.645 0.739 0.833
0.375 0.438 0.531 0.625 0.719 0.813
0.088 0.104 0.135 0.151 0.182 0.198
0.076 0.094 0.125 0.141 0.172 0.188
①,最小螺紋長度:
螺紋的最小長度應等于螺栓基本直徑的兩倍加上0.25英寸（對于6英寸或更短的螺栓标稱長度），以及兩倍基本螺栓直徑加上0.50英寸（對于較長的标稱長度）。
标稱長度太短而無法容納最小螺紋長度的螺栓應為全螺紋螺栓。從頭部或頸部到第一個完整（完整）螺紋的長度不得超過2-1/2螺紋（尺寸小于等于1英寸）和3-1/2螺紋（尺寸大于1英寸）。
替代列表
ANSI/ASME B 18.5 - 2008 ANSI/ASME B 18.5 - 2012 ASME B 18.5 - 2012(2017)

相關材料标準或牌号

ASTM F593 - 2017
不鏽鋼螺栓、六角螺釘和螺柱标準規範
ASTM A307 - 2014
抗拉強度為60000 PSI的碳鋼螺栓, 螺柱和螺杆的标準規格
ASTM F468 - 2012
一般用途有色金屬螺栓, 六角頭螺釘及凹圓頭帽螺釘的标準規格
SAE J429 - 2011
外螺紋緊固件機械性質和材料要求

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3106 - 2016
緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)
GB /T 12603 - 2005
金屬熱處理工藝分類及代号
GB /T 3 - 1997
普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 5779.1 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求
GB /T 5779.3 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求
GB /T 3103.1 - 2002
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB /T 34632 - 2017
統一螺紋搓制和滾制前的毛坯直徑
GB /T 18685 - 2017
普通螺紋搓制和滾制前的毛坯直徑
GB /T 3105 - 2002
普通螺栓和螺釘 - 頭下圓角半徑
GB /T 197 - 2018
普通螺紋 公差
