SBS 338型 三盲孔型自攻螺套 - 長款 YJT 5016

選擇規格尺寸 點擊↓

M3

M3.5

M4

M5

M6

M8

M10

M12

M14

M16

YJT 5016 SBS 338型 三盲孔型自攻螺套 - 長款

尺寸單位: mm
企标YJT 5016 YJT5016 5016YJT SBS 338型 三盲孔型自攻螺套 - 長款
YJT 5016 SBS 338型 三盲孔型自攻螺套 - 長款
掃一掃分享

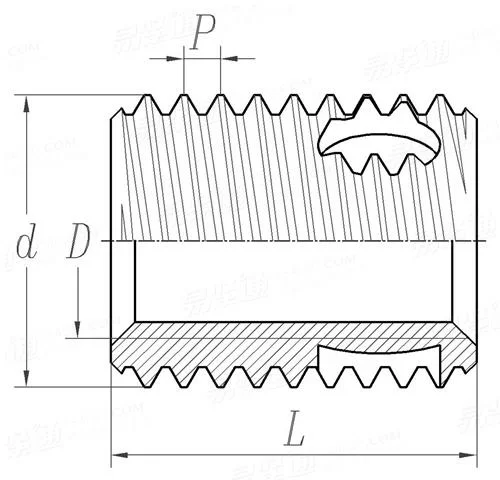

公差 公制螺紋極限尺寸 米/英制螺紋對照
螺紋規格
D
M3 M3.5 M4 M5 M6 M8 M10 M12 M14 M16
d 外螺紋直徑
P 螺距
L 長度
參考鑽孔直徑
盲孔最小鑽孔深度
5 6 6.5 8 10 12 14 16 18 20
0.6 0.8 0.8 1 1.25 1.5 1.5 1.75 2 2
6 8 8 10 12 14 18 22 24 24
4.8 5.7 6.2 7.7 9.6 11.5 13.5 15.4 17.4 19.4
8 10 10 13 15 17 22 26 28 28

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
