首頁 產品與标準 Q 672 雙鋼絲式環箍

雙鋼絲式環箍 Q 672

選擇規格尺寸 點擊↓

14

16

18

20

22

24

26

28

30

32

35

38

40

42

45

48

50

52

55

58

60

62

65

68

70

75

80

85

90

95

100

105

110

115

120

125

130

135

140

145

150

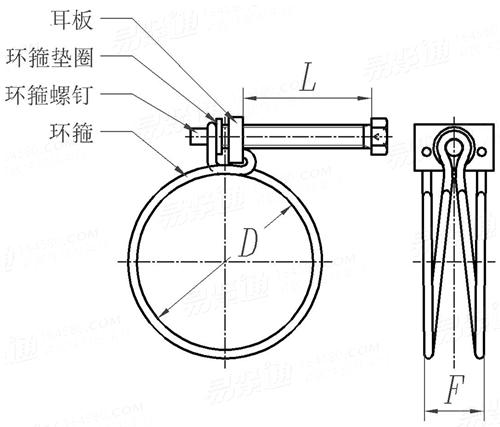

Q 672 雙鋼絲式環箍

尺寸單位: mm
汽标代号Q 672 Q672 672Q 雙鋼絲式環箍
Q 672 雙鋼絲式環箍
掃一掃分享
公差 公制螺紋極限尺寸 米/英制螺紋對照
公稱直徑
D
14 16 18 20 22 24 26 28 30 32 35 38 40 42
D 最大值
最小值
L 最小值
F 最大值
夾緊狀态D（參考）
環箍螺栓
耳闆
環箍墊圈
環箍
15 17 19 21 23 25 27 29 31.5 33.5 36.5 39.5 41.5 43.5
14 16 18 20 22 24 26 28 30 32 35 38 40 42
22 22 22 22 22 22 22 22 29 29 29 29 29 29
10 10 10 10 10 10 10 10 13 13 13 13 13 13
11 13 15 17 18 20 22 24 26 28 31 34 35 37
M5 M5 M5 M5 M5 M5 M5 M5 M6 M6 M6 M6 M6 M6
M5 M5 M5 M5 M5 M5 M5 M5 M6 M6 M6 M6 M6 M6
3 3 3 3 3 3 3 3 4 4 4 4 4 4
14 16 18 20 22 24 26 28 30 32 35 38 40 42
公稱直徑
D
45 48 50 52 55 58 60 62 65 68 70 75 80 85
D 最大值
最小值
L 最小值
F 最大值
夾緊狀态D（參考）
環箍螺栓
耳闆
環箍墊圈
環箍
46.5 49.5 51.5 53.5 56.5 59.5 61.5 63.5 66.5 69.5 71.5 76.5 81.5 86.5
45 48 50 52 55 58 60 62 65 68 70 75 80 85
29 29 29 29 29 29 29 29 29 35 35 35 35 35
13 13 13 13 13 13 13 13 13 13 13 13 13 13
40 43 45 47 50 53 55 57 60 63 65 70 75 79
M6 M6 M6 M6 M6 M6 M6 M8 M8 M8 M8 M8 M8 M8
M6 M6 M6 M6 M6 M6 M6 M8 M8 M8 M8 M8 M8 M8
4 4 4 4 4 4 4 6 6 6 6 6 6 6
45 48 50 52 55 58 60 62 65 68 70 75 80 85
公稱直徑
D
90 95 100 105 110 115 120 125 130 135 140 145 150
D 最大值
最小值
L 最小值
F 最大值
夾緊狀态D（參考）
環箍螺栓
耳闆
環箍墊圈
環箍
91.5 96.5 101.5 107 112 117 122 127 132 137 142 147 152
90 95 100 105 110 115 120 125 130 135 140 145 150
35 35 35 35 35 35 35 35 35 35 35 35 35
13 13 13 13 13 13 13 13 13 13 13 13 13
84 89 94 98 103 108 113 118 123 128 133 138 143
M8 M8 M8 M8 M8 M8 M8 M8 M8 M8 M8 M8 M8
M8 M8 M8 M8 M8 M8 M8 M8 M8 M8 M8 M8 M8
6 6 6 6 6 6 6 6 6 6 6 6 6
90 95 100 105 110 115 120 125 130 135 140 145 150

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
