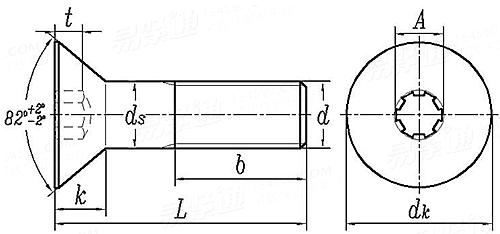

内鍵槽沉頭螺釘 ASME/ANSI B 18.3 - 2003

選擇規格尺寸點擊↓

10#

1/4

5/16

3/8

7/16

1/2

5/8

3/4

尺寸單位: inch

美标ASME/ANSI B18.3 - 2003 ASME/ANSI18.3 1 内鍵槽沉頭螺釘

掃一掃分享

公差美制螺紋極限尺寸米/英制螺紋對照螺紋直徑與受力截面積最小破壞扭矩牌号等級

公稱長度L 注:選擇後獲得 螺紋長度

螺紋規格
d

d	公稱直徑
PP	粗牙/UNC
	細牙/UNF
	超細牙/UNEF
d_s	最大值
d_s	最小值
d_k	理論最大值
d_k	實際最小值
k	參考
A	公稱
t	最小值
b	最小值

0.060	0.073	0.086	0.099	0.112	0.125	0.138	0.164
-	64.0	56.0	48.0	40.0	40.0	32.0	32.0
80.0	72.0	64.0	56.0	48.0	44.0	40.0	36.0
-	-	-	-	-	-	-	-
0.060	0.073	0.086	0.099	0.112	0.125	0.138	0.164
0.0568	0.0695	0.0822	0.0949	0.1075	0.1202	0.1329	0.1585
0.138	0.168	0.197	0.226	0.255	0.281	0.307	0.359
0.117	0.143	0.168	0.193	0.218	0.240	0.263	0.311
0.044	0.054	0.064	0.073	0.083	0.090	0.097	0.112
0.048	0.060	0.060	0.072	0.072	0.096	0.096	0.111
0.025	0.031	0.038	0.044	0.055	0.061	0.066	0.076
0.50	0.62	0.62	0.62	0.75	0.75	0.75	0.88

螺紋長度b

螺紋規格
d

10#

1/4

5/16

3/8

7/16

1/2

5/8

3/4

d	公稱直徑
PP	粗牙/UNC
	細牙/UNF
	超細牙/UNEF
d_s	最大值
d_s	最小值
d_k	理論最大值
d_k	實際最小值
k	參考
A	公稱
t	最小值
b	最小值

0.190	0.250	0.313	0.375	0.438	0.500	0.625	0.750
24.0	20.0	18.0	16.0	14.0	13.0	11.0	10.0
32.0	28.0	24.0	24.0	20.0	20.0	18.0	16.0
-	32.0	32.0	32.0	28.0	28.0	24.0	20.0
0.019	0.250	0.313	0.375	0.438	0.500	0.625	0.750
0.1840	0.2435	0.3053	0.3678	0.4294	0.4919	0.6163	0.7406
0.411	0.531	0.656	0.781	0.844	0.938	1.188	1.438
0.359	0.480	0.600	0.720	0.781	0.872	1.112	1.355
0.127	0.161	0.198	0.234	0.234	0.251	0.324	0.396
0.145	0.183	0.216	0.251	0.291	0.372	0.454	0.454
0.087	0.111	0.135	0.159	0.159	0.172	0.220	0.220
0.88	1.00	1.12	1.25	1.38	1.50	1.75	2.00

螺紋長度b

工藝相關

ASME B 18.3 (Table 4) - 2012

内凹槽螺釘無螺紋杆長和夾緊長度

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求

GB /T 5779.3 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求

類似标準及供貨信息

1	[國标] GB /T 70.3 - 2008	内六角沉頭螺釘 Hexagon Socket Countersunk Head Screws 供應商(8)
2	[國标] GB /T 70.3 - 2000	内六角沉頭螺釘 Hexagon socket countersunk head screws 供應商(8)
3	[美标] IFI 535 - 1982	内六角沉頭螺釘 Metric Socket Countersunk Head Cap Screws
4	[德标] DIN 7991 - 1986	内六角沉頭螺釘 Hexagon Socket Countersunk Head Cap Screws 供應商(14)
5	[國際] ISO 10642 - 2019	内六角沉頭螺釘 Hexagon Socket Countersunk Head Screws With Reduced Loadability 供應商(4)
6	[國際] ISO 10642 - 2004	内六角沉頭螺釘 Hexagon Socket Countersunk Head Screws 供應商(4)
7	[國際] ISO 10642 - 1997	内六角沉頭螺釘 Hexagon socket countersunk head screws 供應商(4)
8	[日标] JIS B 1194 - 2006	内六角沉頭螺釘 Hexagon Socket Countersunk Head Screws
9	[汽标代号] Q 250	内六角沉頭螺釘 Hexagon socket countersunk head screws
10	[美标] ASME/ANSI B 18.3.5M - 1993	米制内六角沉頭螺釘 Metric hexagon socket countersunk head screws
11	[美标] ASME/ANSI B 18.3.5M - 1986	米制内六角沉頭螺釘 Metric hexagon socket countersunk head screws
12	[美标] ASME/ANSI B 18.3.5M - 1986 (R2008)	米制内六角沉頭螺釘 (ASTM F835M / F879M / A1-70) Metric Hexagon Socket Countersunk Head Cap Screws (ASTM F835M / F879M / A1-70)
13	[意大利] UNI 5933 - 1988	内六角沉頭螺釘 Hexagon Socket Countersunk Head Screws - ISO Metric Coarse Pitch Thread - Product Grade A
14	[法國] NF E 25-146 - 2004	内六角沉頭螺釘 Hexagon Socket Countersunk Head Screws
15	[英标] BS 4168-8 - 1982	米制内六角沉頭螺釘 Metric Hexagon Socket Countersunk Head Screws
16	[英标] BS 2470 - 1973	統一螺紋内六角沉頭螺釘 Table 3 Hexagon Socket Countersunk Head Screws - Unified Thread
17	[台灣] CNS 4558 - 1981	内六角沉頭螺釘 Hexagon Socket Countersunk Head Screws
18	[德标] DIN EN ISO 10642 - 2020	内六角沉頭螺釘 Hexagon Socket Countersunk Head Screws 供應商(14)
19	[德标] DIN EN ISO 10642 - 2013	内六角沉頭螺釘 Hexagon socket countersunk head screws 供應商(14)
20	[德标] DIN EN ISO 10642 - 2004	内六角沉頭螺釘 Hexagon Socket Countersunk Head Screws 供應商(14)
21	[印标] IS 6761 - 1994 (R2004)	内六角沉頭螺釘 Countersunk Head Screws With Hexagon Socket
22	[美标] ASME B 18.3 - 2012	内六角沉頭螺釘 [Table 8] (ASTM F835 / F879) Hexagon Socket Flat Countersunk Head Cap Screws [Table 8] (ASTM F835 / F879) 供應商(2)
23	[美标] ASME B 18.3 - 2003 (R2008)	内六角沉頭螺釘 [Table 2A] Hexagon Socket Flat Countersunk Head Cap Screws 供應商(2)

注：技術數據僅供參考，以官方原件為準！
