六角薄螺母 【表 6】 JIS B 1181 - 2004

選擇規格尺寸 點擊↓

M1.6

M2

M2.5

M3

(M3.5)

M4

M5

M6

M8

M10

M12

(M14)

M16

(M18)

M20

(M22)

M24

(M27)

M30

(M33)

M36

(M39)

M42

(M45)

M48

(M52)

M56

(M60)

M64

括号内尺寸為非優選

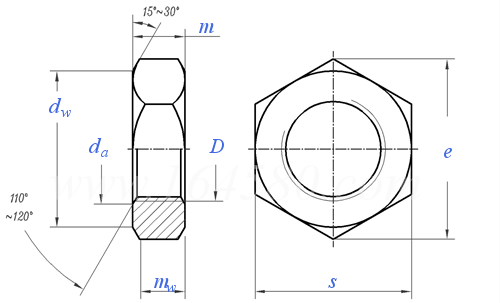

JIS B 1181 - 2004 六角薄螺母 【表 6】

尺寸單位: mm
日标JIS B1181 - 2004 JIS1181 1181JIS 六角薄螺母 【表 6】
JIS B 1181 - 2004 六角薄螺母 【表 6】
掃一掃分享
螺紋規格
D
M1.6 M2 M2.5 M3 (M3.5) M4 M5 M6 M8 M10 M12 (M14) M16 (M18) M20
P 螺距
da 最大值
最小值
dw 最小值
e 最小值
m 最大值
最小值
mw 最小值
s 最大值=公稱
最小值
0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1.25 1.5 1.75 2 2 2.5 2.5
1.84 2.3 2.9 3.45 4 4.6 5.75 6.75 8.75 10.8 13 15.1 17.3 19.5 21.6
1.6 2 2.5 3 3.5 4 5 6 8 10 12 14 16 18 20
2.4 3.1 4.1 4.6 5.1 5.9 6.9 8.9 11.6 14.6 16.6 19.6 22.5 24.9 27.7
3.41 4.32 5.45 6.01 6.58 7.66 8.79 11.05 14.38 17.77 20.03 23.36 26.75 29.56 32.95
1 1.2 1.6 1.8 2 2.2 2.7 3.2 4 5 6 7 8 9 10
0.75 0.95 1.35 1.55 1.75 1.95 2.45 2.9 3.7 4.7 5.7 6.42 7.42 8.42 9.1
0.6 0.8 1.1 1.2 1.4 1.6 2 2.3 3 3.8 4.6 5.1 5.9 6.7 7.3
3.2 4 5 5.5 6 7 8 10 13 16 18 21 24 27 30
3.02 3.82 4.82 5.32 5.82 6.78 7.78 9.78 12.73 15.73 17.73 20.67 23.67 26.16 29.16
螺紋規格
D
(M22) M24 (M27) M30 (M33) M36 (M39) M42 (M45) M48 (M52) M56 (M60) M64
P 螺距
da 最大值
最小值
dw 最小值
e 最小值
m 最大值
最小值
mw 最小值
s 最大值=公稱
最小值
2.5 3 3 3.5 3.5 4 4 4.5 4.5 5 5 5.5 5.5 6
23.7 25.9 29.1 32.4 35.6 38.9 42.1 45.4 48.6 51.8 56.2 60.5 64.8 69.1
22 24 27 30 33 36 39 42 45 48 52 56 60 64
31.4 33.2 38 42.8 46.6 51.1 55.9 60 64.7 69.5 74.2 78.7 83.4 88.2
37.29 39.55 45.2 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25 93.56 99.21 104.86
11 12 13.5 15 16.5 18 19.5 21 22.5 24 26 28 30 32
9.9 10.9 12.4 13.9 15.4 16.9 18.2 19.7 21.2 22.7 24.7 26.7 28.7 30.4
7.9 8.7 9.9 11.1 12.3 13.5 14.6 15.8 17 18.2 19.8 21.4 23 24.3
34 36 41 46 50 55 60 65 70 75 80 85 90 95
33 35 40 45 49 53.8 58.8 63.1 68.1 73.1 78.1 82.8 87.8 92.8
①,A級:M1.6~M16;B級:M18~M64
