沉頭半空心鉚釘 【表4】 JIS B 1215 (T4) - 1976

選擇規格尺寸 點擊↓

Φ2

Φ2.5

Φ3

Φ4

Φ5

Φ6

Φ8

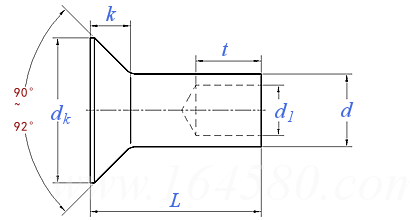

JIS B 1215 (T4) - 1976 沉頭半空心鉚釘 【表4】

尺寸單位: mm
日标JIS B1215 (T4) - 1976 JIS1215 1215JIS 沉頭半空心鉚釘 【表4】
JIS B 1215 (T4) - 1976 沉頭半空心鉚釘 【表4】
掃一掃分享
單重計算 公差
規格
Φ2 Φ2.5 Φ3 Φ4 Φ5 Φ6 Φ8
d 最大值
最小值
dk 最大值
最小值
k ≈
d1 公稱
最大值
最小值
t 公稱
最大值
最小值
2.02 2.52 3.02 4.02 5.02 6.02 8.02
1.94 2.42 2.92 3.9 4.9 5.88 7.85
4 5 6 8 10 12 16
3.6 4.6 5.5 7.5 9.4 11.3 15.2
1 1.3 1.5 2 2.5 3 4
1.3 1.7 2.1 2.8 3.5 4.2 5.6
1.35 1.77 2.17 2.9 3.6 4.32 5.72
1.25 1.63 2.03 2.7 3.4 4.08 5.48
1.8 2.3 2.7 3.6 4.5 5.4 7.2
1.95 2.45 2.9 3.8 4.75 5.7 7.5
1.65 2.15 2.5 3.4 4.25 5.1 6.9
