槽鋼用方斜墊圈 DIN 434 - 1990

選擇規格尺寸 點擊↓

M8

M10

M12

M16

M20

M22

M24

M24

M27

M27

同規格,其他部分尺寸不同

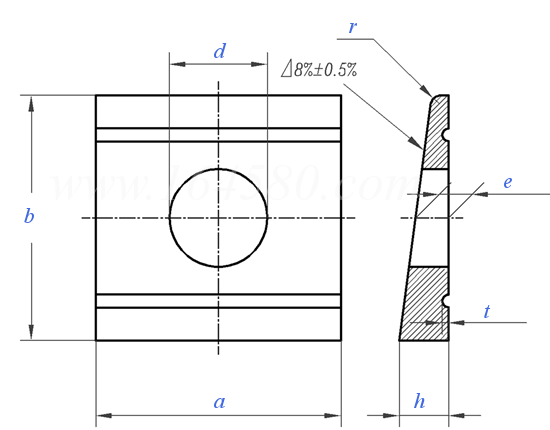

DIN  434 - 1990 槽鋼用方斜墊圈

尺寸單位: mm
德标DIN 434 - 1990 DIN434 434DIN 槽鋼用方斜墊圈
DIN  434 - 1990 槽鋼用方斜墊圈
掃一掃分享
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
适用螺紋
M8 M10 M12 M16 M20 M22 M24 M24 M27 M27
d 最小值
最大值
a 公稱
最小值
最大值
b 公稱
最小值
最大值
e 參考
h 公稱
最小值
最大值
r
t
千件重(鋼制)≈kg
9 11 14 18 22 24 26 26 30 30
9.36 11.43 14.43 18.43 22.52 24.52 26.52 26.52 30.52 30.52
22 22 26 32 40 44 56 56 56 56
20 20 24 29.5 37.5 41.5 53 53 53 53
24 24 28 34.5 42.5 46.5 59 59 59 59
22 22 30 36 44 50 56 56 56 56
21.35 21.35 29.35 35.2 43.2 49.2 55.05 55.05 55.05 55.05
22.65 22.65 30.65 36.8 44.8 50.8 56.95 56.95 56.95 56.95
2.9 2.9 3.7 4.45 5.25 6 6.26 6 6.26 6
3.8 3.8 4.9 5.9 7 8 8.5 7.4 8.5 7.4
3.2 3.2 3.9 4.9 6 7 7.3 6.2 7.3 6.2
4.4 4.4 5.9 6.9 8 9 9.7 8.6 9.7 8.6
1.6 1.6 2 2.4 2.8 3.2 3.2 3.7 3.2 3.7
0.5 0.5 0.7 0.8 0.9 1 1 1 1 1
9.57 8.85 18.2 31.4 56.9 82.3 128 123 119 114
