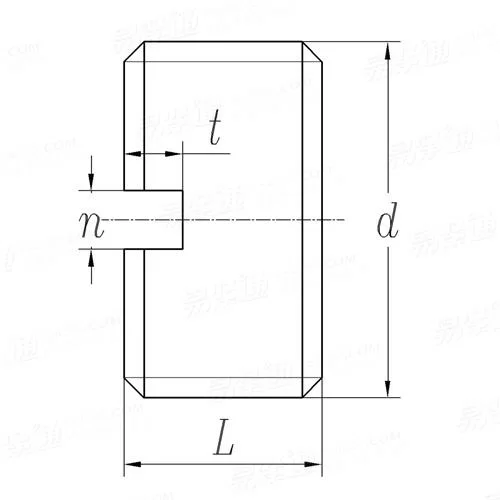

Q  615 開槽柱形細牙螺塞

尺寸單位: mm
汽标代号Q 615 Q615 615Q 開槽柱形細牙螺塞
Q  615 開槽柱形細牙螺塞
掃一掃分享
螺紋規格
d
M6 M8 M10 M12 M14 M16 M18 M20
P 螺距
L
n 公稱
最大值
最小值
t 公稱
最大值
最小值
0.75 1 1 1.5 1.5 1.5 1.5 1.5
5 5 6 6 8 8 8 10
1 1.2 1.6 2 2 3 3 3
1.31 1.51 1.91 2.31 2.31 3.31 3.31 3.31
0.94 1.14 1.54 1.94 1.94 2.94 2.94 2.94
2 3 3 3 3.5 3.5 3.5 5
2.3 3.3 3.3 3.3 3.85 3.85 3.85 5.35
1.8 2.8 2.8 2.8 3.3 3.3 3.3 4.8

技術條件和引用标準

材料
螺紋 公差
标準
表面處理 種類
标準
表面缺陷
驗收檢查
标志與包裝
鋼,抗拉強度不小于372Mpa
6g
GB/T 196、GB/T 197
鍍鋅鈍化
QC/T 625
不應有裂紋、毛刺、銳邊、鏽斑及其他影響使用的缺陷
按GB/T 90.1,其中螺紋AQL=1.5,其他尺寸AQL=4.0,有特殊要求時,由供需雙方協議。
GB/T 90.2
